氢氧焰焊接机焊接漆包线需遵循“设备准备→工件定位→火焰调节→焊接操作→收尾检查”的核心流程，同时要注意氢氧机火焰控制和防热损伤，具体步骤如下：

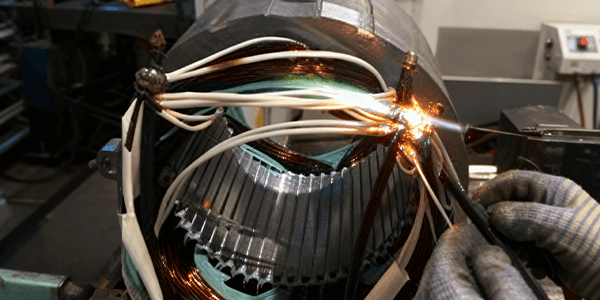

氢氧焰焊接机焊接漆包线步骤：
一、焊接前准备工作
设备调试与检查
加注去离子水或蒸馏水至设备规定液位（禁止用自来水，避免水垢堵塞电解槽），接通电源，打开设备开关，让焊接机电解产气，等待气压达到额定值（一般0.02-0.05MPa，具体看机型说明书）。
检查气路是否漏气：关闭火焰喷头阀门，观察气压表，若气压下降过快，需排查管路接头密封性。
点火测试：打开喷头阀门，用电子点火器点燃氢氧焰，观察火焰状态——正常火焰应为淡蓝色、笔直集中，无黄焰、黑烟（出现黑烟说明氧气不足，需调节气路配比）。
工件预处理（可选）
需要根据具体的使用场景选择合适的漆包线焊接机，主要为排气量需要根据自身需求进行选择。
虽然氢氧焰可自动脱漆，但如果漆包线表面有油污、灰尘，需用酒精擦拭干净，避免焊接时产生杂质影响焊点质量。
对需要焊接的漆包线进行定位：比如电机线圈的引线对接，可先用耐高温胶带固定线芯位置，保证对接处紧密贴合（间隙越小，焊接越牢固），避免焊接时线芯偏移。
二、正式焊接操作（核心步骤）
提高氢氧机焊接效率降低使用成本，请按照相应的使用步骤进行操作，避免因操作失误导致设备出现故障。
火焰参数调节
使用漆包线焊接机时需要根据漆包线线径大小调整火焰大小：
细线径（0.05-0.3mm）：用微焰（火焰长度1-2cm），避免烧断线芯；
中线径（0.3-1.0mm）：用中等火焰（长度2-3cm），保证漆层快速分解+线芯熔接；
较粗线径（1.0-1.5mm）：适当调大火焰，可轻微摆动喷头，让热量均匀覆盖焊点。
火焰距离控制：喷头与焊点保持5-8mm距离，采用斜角加热（喷头与线芯呈30°-45°角），避免火焰直射邻近漆层。
脱漆+熔接一体化操作
先将火焰对准漆包线对接处，高温会快速让绝缘漆燃烧分解（看到焊点处有轻微青烟，漆层消失即可），这个过程仅需1-3秒（线径越细，时间越短）。
漆层脱净后，保持火焰加热线芯对接处，直到线芯金属开始熔化并融合，形成光滑、饱满的焊点（熔接时可轻微停留0.5-1秒，确保线芯完全熔合，切勿长时间加热）。
多股漆包线焊接：需先将多股线拧成一束，再加热熔接，必要时可添加少量同材质焊丝（如铜焊丝），提升焊点强度。
冷却定型
熔接完成后，立即移开火焰，让焊点自然冷却（禁止用冷水或冷风急冷，避免焊点氧化或产生裂纹），冷却时间约3-5秒。
三、焊接后收尾与检查
外观与性能检查
目视检查：焊点应无毛刺、无氧化发黑、无虚焊，线芯与焊点完全融合，邻近漆层无烤焦、脱落现象。
性能测试：用镊子轻轻拉扯焊点，测试机械强度；用万用表测量焊点电阻，确保导电性良好（电阻值应与线芯本身电阻接近）。
设备关机流程
先关闭火焰喷头阀门，待火焰熄灭后，再关闭氢氧焰焊接机电源，最后排空设备内残留气体（部分机型有自动排空功能）。
清洁喷头：若喷头有碳化物残留，用细钢丝轻轻清理，避免堵塞影响下次使用。
四、关键注意事项
安全防护：操作时佩戴护目镜（防止强光刺眼）、耐高温手套；工作环境保持通风，远离酒精、油漆等易燃易爆物。
新手技巧：先拿报废漆包线练习，掌握“脱漆时间”和“熔接火候”的平衡点，避免出现“漆层没脱净”或“线芯烧断”的问题。
维护保养：每次使用后检查水位，定期更换电解槽电解液（按机型说明书周期），保持设备清洁干燥。
